глава 9
глава 9. Оборона тулы
глава 9. Оборона тулы
глава 9. История создания
глава 9. История создания
глава 9. История создания
глава 9. История создания
глава 9. Что получилось?
глава 9. Производство
глава 9. Конструкция пистолета-пулемета
глава 9. Процесс стрельбы
глава 9. Устройство магазина
глава 9. ППШ в боях
глава 9. ППШ в боях
глава 9. Истории солдат
глава 9. ППШ в культуре

пистолет-пулемет шпагина

ППШ-41

Пистолет-пулемёт — автоматическое стрелковое оружие,
в котором используется пистолетный патрон.
Автоматика работала за счет отдачи свободного затвора.
1.
Флажковый переводчик, он же предохранитель, позволял переключать ведение огня с одиночных выстрелов на очереди.
2.
Удаление гильзы производилось с помощью выбрасывателя, смонтированного в затворе, и неподвижного жесткого отражателя, закрепленного на дне затворной коробки.
3.
Для защиты рук стрелка от нагревания при стрельбе был использован кожух с овальными окнами для лучшей вентиляции и охлаждения.
«Автомат ППШ. По своей простоте разборки и
сборки боевым действиям соответствует.
Замена дисковых магазинов на коробчатые
используется пистолетный патрон.
не мыслимо»...
«В бою бойцы при первой же возможности
меняли винтовку на автомат,
а расчёты ПТР и станковых пулемётов,
кроме своего основного оружия, имели,
по своей инициативе, автоматы»...
«ППШ по своему устройству прост и удобен
в обращении, дающий эффективный массированный
огонь для ведения ближнего боя незаменим,
особенно с диском-магазином, который менее отказывает
в работе, чем секторный»...
«Требуется лучшая по качеству пружина подавателя,
и рожок сделать прямым — по немецкому образцу»...
«Надёжнее коробчатый (секторный магазин),
но удобнее дисковый магазин,
последний удобен в носке автомата на ремне за спиной»
Всем хорош был ППШ, гораздо лучше немецкого Шмайсера, тяжёлый только очень — 6,5 кило. У меня до сих пор правое плечо, на котором носил автомат, несколько ниже левого
— рассказывал бывший сапёр Николай Посысаев, прошедший всю войну.
Пистолет-пулемет Шпагина стал неотъемлемой частью хрестоматийного образа советского воина-освободителя.
Значение этого вида оружия в полной мере показали боевые действия советско-финской войны 1939–1940 гг. Пистолеты-пулеметы «Суоми», которые использовали финские солдаты, показали себя как достаточно мощное оружие ближнего боя особенно в условиях лесистой и пересеченной местности.
Позднее над созданием пистолетов-пулеметов под патрон к пистолету ТТ работали С.А. Коровин и И.А. Шпитальный в г. Туле, а также В.А. Дегтярев в г. Коврове. Его пистолет-пулемет был принят на вооружение Красной Армии в 1934 г.
Однако в 1939 г. пистолеты-пулеметы Дегтярева были сняты с производства и вооружения, изъяты из войск и сданы на склады на хранение.
Шпагин Г.С.
Шпагин Георгий Семенович
Биография
Задание на разработку нового оружия в начале 1940 года получил Георгий Семенович Шпагин.
Целью Шпагина было создание простого по технологии и дешевого в производстве пистолета-пулемета
Это коротенькое название грозного оружия, знакомо и близко каждому, кому довелось в годы Великой Отечественной войны отстаивать честь и независимость нашей Родины с автоматом в руках
Яков Федотович Павлов, Герой Советского Союза
Вы можете познакомиться с данным образцом в постоянной экспозиции Тульского музея оружия «История стрелкового и холодного оружия с 1914 по 1945» на третьем этаже
Образец был передан в музей в 1966 г. председателем Городского комитета обороны г. Тулы В.Г. Жаворонковым
Узнайте больше о Тульской
оборонительной операции
Ложа из древесины ореха
Рифление на шейке приклада
Антабка на прикладе снизу
Украшен инкрустацией золотом и памятной пластиной с чеканным портретом В.Г. Жаворонокова
Прицел
Мушка в намушнике
Затвор
технические характеристики
А у нас в музее...
Возьми в руки ППШ и сделай
замечательное фото!
Защелка ствольной коробки
Спусковой крючок
Переводчик режима огня
Ствольная коробка
3d:собери ППШ
Ложа
Возвратно-боевая пружина
Компенсатор
Пружина спускового крючка
Ствол
3d:стрельба
12 февраля 1942 г. к ППШ был принят секторный магазин на 35 патронов. Причиной стали недостатки дискового магазина, проявившиеся в условиях войны.
Дисковый магазин
Магазин секторный удобный для носки, но малая ёмкость затрудняет часто в бою замену. Секторный магазин не оправдал своё назначение так как его пружина быстро теряла упругость и выходила из строя. Магазин — дисковый не удобный в носке, но обеспечивает ёмкость и не затрудняет заряжание его.
Секторный магазин
Секторный магазин был бы удобнее, но устройство его пружины чрезмерно слабое, при долгом нахождении магазина заряженным пружина быстро теряет свою упругость и отказывает в подаче патронов.
Корпус
Патроны
Улитка
Барабан
Крышка
Защелка
3d:разбери ППШ
Пистолеты-пулеметы появились в годы Первой мировой войны как образцы оружия, характеризующиеся малыми габаритами и предназначенные для ведения маневренных боевых действий.
В СССР к разработке пистолетов-пулеметов в качестве вспомогательного оружия приступили в середине 20-х годов XX века. Заслуга создания первого советского пистолета-пулемета принадлежит Ф.В. Токареву, который в 1927 г. предложил опытный образец под револьверный патрон калибра 7,62 мм.
Во время советско-финской войны из-за потребности пистолетов-пулеметов Главный военный совет СССР принял решение вернуть в войска модель Дегтярева 1934/38 г.
А в конце февраля 1940 г. на вооружение Красной Армии был принят модернизированный образец пистолета-пулемета В.А. Дегтярева. От предыдущего он отличался измененным магазином и ложей.
Я поставил перед собой цель, чтобы новое автоматическое оружие было предельно простым и несложным в производстве. Если по-настоящему вооружать огромную Красную Армию автоматами, подумал я, и попытаться это сделать на базе принятой раньше сложной и трудоемкой технологии, то какой же неимоверный парк станков надо загрузить, какую огромную массу людей надо поставить к этим станкам. Так я пришел к мысли о штампосварной конструкции
Почему удалось удешевить и упростить производство?
Главным преимуществом ППШ в условиях военного времени были простота обработки деталей и доступность для массового производства без применения легированных сталей и сложного инструмента. Благодаря этому его изготовление было налажено на большом количестве предприятий, которые не имели специального для выпуска оружия оборудования.
Живучесть сконструированного Шпагиным образца была проверена на 30 000 выстрелов, после чего ПП показал удовлетворительную кучность стрельбы и исправное состояние деталей. Надежность автоматики проверялась стрельбой под углами возвышения и склонения в 85°, при искусственно запыленном механизме, при полном отсутствии смазки (все детали промывались керосином и насухо протирались ветошью), отстрелом без чистки оружия 5000 патронов. Все это позволяет судить об исключительной надежности и безотказности оружия наряду с высокими боевыми качествами.
— Д.Н. Болотин. «История советского стрелкового оружия»
Трофейные ППШ пользовались популярностью среди немецких солдат из-за большой емкости магазина. В 1943 — 1944 гг. более 10 000 пистолетов-пулеметов Шпагина были переделаны под немецкий пистолетный патрон «Парабеллум».
В самом начале Великой Отечественной войны РККА испытывала острый недостаток в пистолетах-пулеметах. Положение было настолько критическим, что в то время их распределением занимался лично И. В. Сталин.
Однако вскоре на многих предприятиях было развернуто массовое производство этого вида оружия.
Так, в 1942 г. оборонная промышленность СССР выпустила около 1,5 млн. пистолетов-пулеметов, что в 16 раз превзошло производство 1941 г., а всего за годы Великой Отечественной войны было произведено около 5,4 миллионов единиц.
Он увековечен в памятниках советским солдатам,...
...на почтовых марках...
... в игрушечных солдатиках ...
... в частушках и песнях.
Как прицелюсь с ППШа,
Так из фрица — вон душа
Я на фронте нашел себе друга,
Его просто зовут — ППШ.
Я хожу с ним в метели и вьюги,
И привольно живет с ним душа.
Во время Великой Отечественной войны он стал самым верным товарищем в борьбе с захватчиками.
История стрелкового и холодного оружия с 1914 г. до 1945 г.
К следующему экспонату

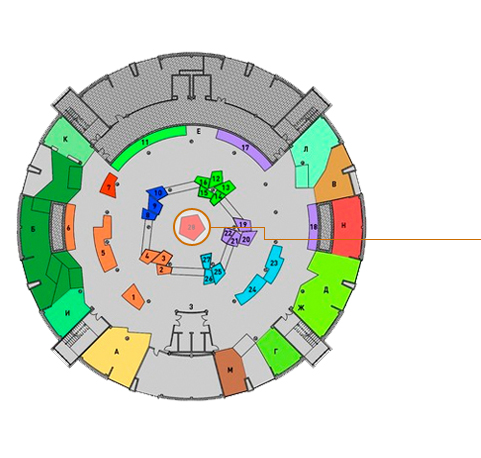

Экспонат находится на
Втором экспозиционном уровне
в витрине № 28
